Une caméra thermique est une caméra qui convertit une partie de la lumière infrarouge du spectre électromagnétique (EMS) en une image ou une vidéo. Un être humain regarde la partie visuelle du spectre électromagnétique entre 380nm et 780nm. Mais les caméras thermiques sont principalement conçues pour visualiser le spectre infrarouge compris entre 780 nm et 14 000 nm. On peut diviser les systèmes en deux groupes principaux. Les instruments de mesure et les caméras de surveillance.
Sur le marché, vous trouverez plusieurs synonymes pour le mot "caméra thermique". Voici quelques exemples : caméra thermique, caméra infrarouge, caméra thermique, caméra thermique, caméra IR, caméra thermographique, thermocaméra, ... Toutes ces descriptions donnent en fait une idée de la fonction de la caméra thermique, qui est de nous donner un aperçu de la manière dont la chaleur est répartie sur une zone ou une surface particulière.
Il existe donc un grand nombre de types de caméras différents, tout comme pour les caméras visuelles. Il existe des installations fixes pour une surveillance continue, mais aussi des systèmes portables qui peuvent être emmenés sur le terrain grâce à une batterie. Pour comprendre exactement ce que fait une caméra thermique, il est important de comprendre les termes "chaleur" et "température".lumière infrarouge' bien décrite.
Une caméra thermique est donc capable de capturer une quantité d'énergie. convertir la lumière infrarouge en une image thermique. Cette image contient le rapport du rayonnement thermique de différents objets et nous permet d'analyser l'état de ces objets et la manière dont ils se comportent les uns par rapport aux autres. La science qui permet d'analyser ces images thermiques s'appelle la thermographie.
Une caméra thermique, également appelée caméra thermique ou caméra infrarouge, convertit la lumière infrarouge invisible en une image ou une vidéo claire. Alors que l'œil humain ne perçoit que la lumière visible entre 380nm et 780nm, une caméra thermique observe précisément le spectre infrarouge entre 780nm et 14 000nm. Elle révèle ainsi des différences thermiques invisibles à l'œil nu.
Tous ces termes renvoient au même principe : cartographier la distribution de la chaleur dans un environnement ou sur une surface.
Comme pour les caméras ordinaires, il existe différents types de caméras thermiques :

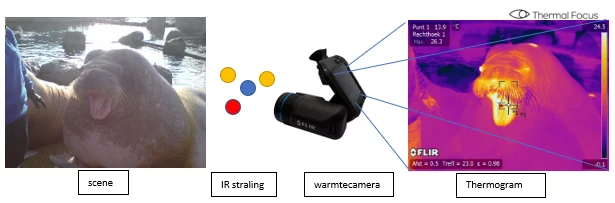

Une caméra thermique reçoit un rayonnement infrarouge dans une longueur d'onde spécifique. Ce rayonnement est transmis de manière optimale au détecteur par l'intermédiaire d'un objectif. Ce dernier transmet à son tour les informations à l'électronique qui convertit l'image sur un moniteur ou un viseur, avec ou sans l'aide d'un ordinateur supplémentaire.
La prise d'une image visuelle nécessite donc un capteur différent, sensible à la lumière visuelle. C'est pourquoi de nombreuses caméras thermiques sont équipées à la fois d'une caméra visuelle et d'un capteur thermique. Certaines propriétés de la lumière sont les mêmes pour une caméra visuelle que pour une caméra infrarouge. Mais il y a aussi certainement beaucoup de différences.
Il appartient au thermographe d'interpréter correctement ces images, en tenant compte des propriétés spectrales du spectre IR, des capacités de la caméra et des facteurs environnementaux.
Pour plus d'informations sur le spectre IR et sur l'ensemble du spectre électromagnétique (EMS), consultez notre article Qu'est-ce que la lumière infrarouge ?
Une caméra thermique capte donc le rayonnement infrarouge à travers un objectif. Ce rayonnement est converti en signaux électriques par un détecteur, puis l'électronique le traduit en une image thermique visible sur l'écran. De nombreuses caméras modernes combinent un capteur visuel (pour des images normales) et un capteur thermique, ce qui permet d'effectuer des comparaisons instantanées.
Caractéristiques principales :
Bien qu'une caméra thermique soit souvent utilisée pour mesurer les températures, elle n'est pas toujours l'instrument le plus précis.
Le thermographe a un impact considérable sur la qualité de la mesure thermique en définissant les paramètres de rayonnement tels que l'émission, la réflexion et la transmission. Pour cela, il est recommandé de suivre des cours et/ou de vérifier si le thermographe est compétent dans son domaine. Les connaissances nécessaires à l'analyse des images thermographiques sont largement sous-estimées. Cela vaut également pour d'autres instruments de mesure. Mais comme la caméra produit immédiatement une image avec une température, elle est souvent considérée comme un simple instrument de mesure.
La réussite d'un examen thermique dépend fortement de l'expertise du thermographe. L'interprétation correcte des images nécessite des connaissances dans les domaines suivants
Conseil : Suivez toujours les conseils d'un thermographe certifié et notez les points suivants Certification ISOtels que nos propres thermographes de niveau ISO 3.
Néanmoins, la caméra thermique est l'instrument de mesure le plus approprié pour visualiser le rapport de chaleur.
Par conséquent, les caméras thermiques peuvent être utilisées dans un nombre infini d'applications.
Les applications les plus courantes sont la thermographie des bâtiments et la mesure des panneaux électriques. Mais la liste des possibilités est infinie. Voici une petite sélection des secteurs dans lesquels les caméras thermiques ont déjà prouvé leur utilité : maintenance préventive dans l'industrie, visualisation des gaz/Optical Gas Imaging (OGI), secteur médical, industrie automobile, surveillance, secteur chimique et pétrochimique, industrie alimentaire, électronique et biens de consommation, science et recherche, aérospatiale, recherche sur les plantes et les animaux, ...
Les caméras thermiques sont donc utilisées dans de nombreux secteurs. Les applications les plus courantes sont les suivantes :
En raison du large éventail d'options disponibles, il est important que vous vous fassiez conseiller par des personnes compétentes ayant les connaissances et l'expérience nécessaires pour réaliser une étude thermographique ou avant d'acheter une caméra thermique.
La qualité et l'utilité des caméras thermiques se distinguent dans plusieurs domaines. Les plus importantes d'entre elles peuvent être classées dans les catégories suivantes :
Le bon choix dépend de votre application. Prenez en compte, entre autres, les éléments suivants
Avis : Toujours accompagné d'un spécialiste expérimenté en thermographie, comme l'équipe de Thermal Focus.
Une caméra thermique, également appelée caméra thermique ou caméra infrarouge, convertit la lumière infrarouge invisible en une image thermique visible. Elle permet de visualiser rapidement et précisément les différences de température et la répartition de la chaleur sur les surfaces.
Les caméras thermiques sont utilisées pour l'inspection des bâtiments, le contrôle des installations électriques, la maintenance préventive dans l'industrie, la détection des gaz, la sécurité, les applications médicales, la recherche et le secteur automobile, entre autres.
Les caméras fixes sont conçues pour une surveillance continue en un seul endroit, par exemple dans l'industrie ou la sécurité. Les caméras portables sont compactes, fonctionnent sur batterie et sont idéales pour les inspections sur site ou en déplacement.
Accordez une attention particulière à la résolution, à la sensibilité du capteur, à la gamme spectrale, à la capacité de stockage et d'analyse des images, à la facilité d'utilisation et à la possibilité d'utiliser l'appareil photo en déplacement.
